下面內容中有配電室氣體滅火系統防護區區分所要契合的要求和充裝、管網、貯存設備這些內容，這也代表了一套七氟丙烷滅火系統的一個體系，下面我們就走進文章好好的來了解一下七氟丙烷滅火系統吧!
一、防護區的區分應契合以下要求
(1)防護區宜以固定的單個封閉空間區分;同一區間的吊頂和地板下同時都需要維護時可合為一個防護區。
(2)當選用管網滅火體系時，一個防護區的面積不大于800㎡容積不大于3600m3。
(3)當選用預制滅火設備時，一個防護區的面積不大于500㎡容積不大于1600m3。
(4)防護區的低環境溫度不該低于-l0℃。
(5)防護區圍護結構及門窗的耐火極限均不該低于0.5h;吊頂?shù)哪突饦O限不該低于0.25h。
(6)防護區圍護結構接受內壓的答應壓強不低于1.2kpa。
(7)防護區滅火時應堅持封閉條件，除泄壓口以外的開口及用于該防護區的通風機和通風管道中的防火閥，在噴放七氟丙烷之前要做到封閉。
(8)防護區的泄壓口宜設在外墻上坐落防護區凈高的2/3以上。
二、充裝率
貯存容器中七氟丙烷的充裝率，不大于1150kg/m3。這是150/CD /14520標準規則，不過在體系規劃中為滿意各項規劃條件七氟丙烷充裝率是很難到達這個上限值;這個上限是從體系的設備視點上規則的，并非是規劃引薦的 運用數據。在初選貯存容器的充裝率時主張選用844kg/m3左右。
體系管網的管道內容積不大于該體系七氟丙烷充裝容積量80%，在主機房防護區不大于7s;其它防護區不大于10s。
三、管網
1、管道。管網管道及其附件能接受高環境溫度下的作業壓力并契合以下要求。
(1)運送七氟丙烷的管道應選用無縫表里鍍鋅鋼管。
(2)運送發動氣體的管道，宜選用銅管。
(3)管道的銜接當公稱直徑小于或等于80mm時選用螺紋銜接，大于80mm時選用法蘭銜接.
(4)管網安置規劃為均衡體系時各個噴頭取相等規劃流量;從1分流點至各噴頭的管道阻力丟失，則其相互間的大差值不大于20%;不能選用四通管件進行分流
2、噴頭。噴頭規劃需要契合以下要求
(1)貼近防護區頂面設備距頂面的大間隔不大于0.5m。
(2)噴頭大維護高度不大于5.0;小維護高度不小于0.5m。
(3)當防護區高度h≤l.5m噴頭的維護半徑不大于3.5m，當防護區高度h≥l.5m噴頭的維護半徑維護半徑不大于5.0m。
(4)噴頭應以其噴發流量和維護半徑進行合理配置，一定要滿足七氟丙烷在防護區均勻分布的要求。
(5)管網核算。管網核算有兩個難點:一個是管道流量，二個是管道壓力確實定。
四、貯存設備
貯存設備應由貯存容器、容器閥、單向閥和集流管等組成。預制滅火設備的貯存設備由貯存容器、容器閥相組成。
在貯存容器或容器閥上設安全泄壓設備和壓力表。組合分配體系的集流管設安全泄壓設備。

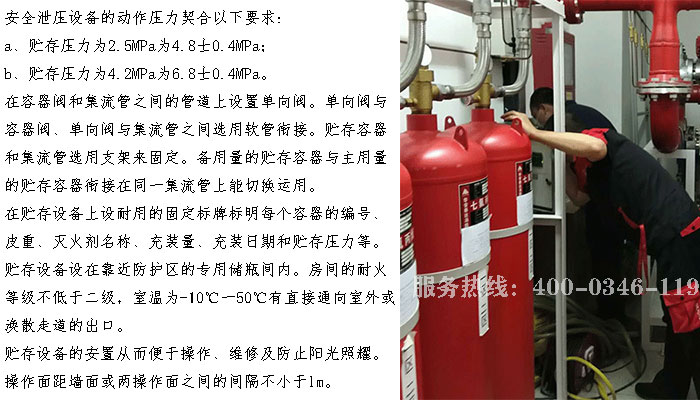

安全泄壓設備的動作壓力契合以下要求:
a、貯存壓力為2.5MPa為4.8士0.4MPa;
b、貯存壓力為4.2MPa為6.8士0.4MPa。
在容器閥和集流管之間的管道上設置單向閥。單向閥與容器閥、單向閥與集流管之間選用軟管銜接。貯存容器和集流管選用支架來固定。備用量的貯存容器與主用量的貯存容器銜接在同一集流管上能切換運用。
在貯存設備上設耐用的固定標牌標明每個容器的編號、皮重、滅火劑名稱、充裝量、充裝日期和貯存壓力等。
貯存設備設在靠近防護區的專用儲瓶間內。房間的耐火等級不低于二級，室溫為-10℃一50℃有直接通向室外或渙散走道的出口。
貯存設備的安置從而便于操作、維修及防止陽光照耀。操作面距墻面或兩操作面之間的間隔不小于lm。
